マーキンスは近年世界的な主流となっている、ダブテールスタイル（アルカスイス互換）を採用しておりますので、カメラやレンズにプレートを取り付け、そのプレートを雲台に固定する方式となります。
このプレートを固定するパーツをクイックシュー（クランプ）といいますが、マーキンスの自由雲台には、クイックシューが装着されています（Q10i-NQS・Q20i-NQS を除く）ので、カメラやレンズに合ったプレートを別途ご購入いただくことで、自由雲台をご使用いただくことができます。
自由雲台の選び方
マーキンスの自由雲台は、耐荷重量によりQ3i・Q10i・Q20iの３つのシリーズに分かれますが、雲台に装着する機材のサイズや重量、重心の位置などにより雲台にかかる荷重は異なります。
例えば、三脚座つきのレンズの場合、一般的にはカメラのボディーよりも三脚座の方がより重心に近いと思いますが、この機材を三脚座につけたレンズプレートとカメラにつけたカメラプレートのいずれかで雲台に装着するとします。
三脚座の方が重心に近いことが前提となりますが、カメラプレートで支えるよりもレンズプレートで支える方が荷重は低いため、安定性が向上し、ブレの発生をその分抑えることができます。
これは、実際に機材を手で支えてみれば実感して頂けると思いますが、同じ機材でも、装着する位置により荷重が変わりますので、機材の重量イコール荷重ではありません。
参考までに、対荷重量について「韓国語版 デジタルカメラマガジン 2007年 6月号」にて分かりやすく掲載された 記事がありますのでご一読下さい。→ 記事を開く
本題に入りますが、３つのシリーズの中で標準となるのはQ10iシリーズです。 Q10iシリーズであれば、ほとんどの機材をカバーするからなのですが、ご参考までに Nikon 800mm F5.6 を載せた動画がありますのでご覧ください。→ 動画を開く
デモ映像で使われた自由雲台は、2002年モデルで耐荷重量45kgですが、現在のこの耐荷重量を持つのがQ10iシリーズなのです。 勿論Q10iシリーズは、軽い機材をお使いの場合でも全く問題はありません。
また、2002年当時は 45kg が最高のモデルでしたが、現在は耐荷重量 50kgの Q20i シリーズ が最上位シリーズです。 ボールが大きい分、動きが滑らかで余裕がありますので、使いやすさの点から前述の 800mm f5.6 やそれに近い重量のレンズの場合は Q20i シリーズ をお勧め致します。
ではQ3i シリーズはといいますと、200㎜くらいまでの望遠の場合にお勧めです。 一概に200ｍｍといいましても、例えば 70-200 f2.8 ズームレンズ になりますと約1.5kgほどになり、ニコンD850やキャノンEOS5D Mark IV と合わせますと約2.5kg程になりますが、このくらいまでが Q3i シリーズのお勧め範囲です。 これ以上の重量はQ10i をお勧め致します。
これでどのシリーズが良いのか、だいたいご判断がつくのではと思いますが、何かご質問がありましたらお気軽にご連絡下さい。
後はクイックシューのタイプをノブ式・レバー式・パノラマ式の中から選択し、カラーを決めれば型番が決まります。 また、クイックシューのタイプについては、 クイックシューの選び方でご説明します。
Q3i シリーズにはトラベラーモデルがありますので、ここで、トラベラーモデルについてご説明します。
ジッツオ（GITZO）にトラベラー三脚という脚を反転して収納する三脚がありますが、この三脚用に発売されたのが、マーキンスのトラベラーモデルになります。 脚を反転して折りたたむ際に、干渉するパンニング目盛のでっぱりを無くし、短いショートノブシューに変更したことによりピッタリと収まるようになりました。
違いはこれだけで、ジッツオ トラベラー三脚にはトラベラーモデルをお勧めしますが、それ以外の三脚の場合は、でっぱりのあるパンニング目盛の方が使いやすいと思います。
※
ジッツオ・トラベラー三脚適応確認済みモデル
→ GT1541T, GT1544T, GT1545T, GT2542T, GT2545T
→ GT1541T, GT1544T, GT1545T, GT2542T, GT2545T
【 自由雲台 仕様早見表 】
| シリーズ | モデル | シュータイプ | 耐荷重 | ベース直径 | 本体重量 |
| Q3i （トラベラー） |
Q3iTR | ノブ式 | 30kg | 50mm | 368ｇ |
| Q3iTRQ | レバー式 | 373ｇ | |||
| Q3iTRP | パノラマ式 | 482ｇ | |||
| Q3i （小型軽量） |
Q3i | ノブ式 | 30kg | 56mm | 381ｇ |
| Q3iQ | レバー式 | 382ｇ | |||
| Q3iP | パノラマ式 | 488ｇ | |||
| Q10i （標準） |
Q10i | ノブ式 | 45kg | 62mm | 488ｇ |
| Q10iQ | レバー式 | 490ｇ | |||
| Q10iP | パノラマ式 | 592ｇ | |||
| Q20i （最上級） |
Q20i | ノブ式 | 50kg | 68mm | 553ｇ |
| Q20iQ | レバー式 | 555ｇ | |||
| Q20iP | パノラマ式 | 640ｇ |
※

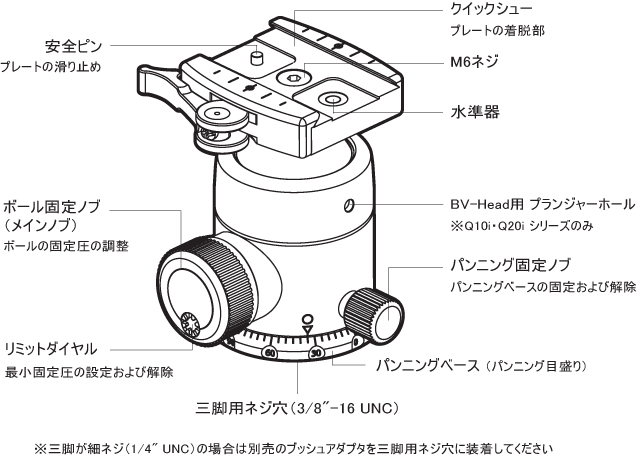

マーキンスの自由雲台には、クイックシュー別売のNQSモデルを除き、全モデルにクイックシューが装着されております。
※
自由雲台の底に太ネジ穴（3/8"-16 UNC）があり、回しながら三脚ネジに装着しますので、工具は必要ありません。
※
多くの三脚では雲台取付け用のネジとして細ネジ（1/4" UNC）と太ネジ（3/8"-16 UNC）が用意されていますが、細ネジしか用意されていない三脚の場合は、自由雲台のネジ穴に別売の ブッシュアダプタ をとりつけることで装着が可能になります。
クイックシューの選び方
それぞれの雲台に装着されているクイックシューについてですが、装着するネジの違いにより２つの種類に分かれています。
- 太ネジ（3/8"-16 UNC）用 （左図）
- M6 ネジ（i-Type 自由雲台）用（右図）
太ネジ（3/8-16 UNC）用のクイックシューは、i-Typeが発売される以前の自由雲台に採用されていたもので、一脚や３WAY雲台などに装着してお使いにもなれます。
一方、M6 ネジ用のクイックシューは形状が異なり、マーキンスのi-Type 自由雲台の交換用となります。
また、クイックシューには、レバータイプ（左図）とノブタイプ（右図）の２種類があります。
レバー式の場合、ワンタッチで着脱可能であり、また締め付け方向を変更することもできるため、単一メーカーのプレートをご使用の場合には、操作が簡単で便利ですが、万一、複数メーカーのプレートを並行してお使いになる場合は、その都度クランピング・トルク調節ネジを回して、プレートの締め付け幅を調節して下さい。
ノブシューの場合、レバー式と異なり、プレートを徐々に締め付ける方式ですので、複数メーカーのプレートを並行してお使いになる場合に便利です。着脱も約１回転のクイックターンを採用しておりますので、素早い着脱が可能です。
プレートの選び方
プレートには、カメラプレート / L-プレート / レンズプレート＆フット / リングプレート と多数の種類がありますが、この中のどれか一つあればカメラを自由雲台に装着して使用することができます。
どのプレートにも共通するのは、プレートは機材（カメラ本体・レンズ）に装着したまま保管するのが機材・プレートを長く安定して使うポイントとなります。
※パノラマレールもプレートカテゴリーに含まれますが、主にカメラプレートやL-プレートと組み合わせて使用するものとなりますので、説明は商品ページをご覧ください。
また撮影現場でプレートの付け替えというのは、思いのほか面倒に感じますし、せっかくのシャッターチャンスを逃すことにもなりかねませんので、カメラやレンズに対し １：１ でプレートをご使用になられることをお勧め致します。
※カメラプレート・ L-プレート・ レンズプレートの装着ネジは1/4 UNC（細）ネジです。
※プレートネジの締めつけには別売の 六角棒スパナ（4mm） が必要です。
① カメラプレート※カメラプレート・ L-プレート・ レンズプレートの装着ネジは1/4 UNC（細）ネジです。
※プレートネジの締めつけには別売の 六角棒スパナ（4mm） が必要です。
カメラ本体に装着するプレートです。このプレートを自由雲台（クイックシュー）に装着して使用します。
プレート型番表よりお使いのカメラに合ったプレート型番をご確認下さい。
② L-プレート （L型ブラケット / Lアングルホルダー）
雲台を動かさずに、すばやく横位置・縦位置の切り替えができるプレートです。縦位置撮影は、 L-プレートを使わなくてもボールを90度傾けることにより可能ですが、L-プレートを使うことにより、光軸のズレが抑えられ、カメラが外側に逃げることを防げますので安定性も保てます。
また、L-プレートはモデルにより、はじめからL-プレートとして発売されたものと、カメラプレートとサブプレートを別途購入し、組み合わせてL-プレートにするタイプとがあります。
 |
 |
ボールを傾けての縦位置 光軸が変わり重心が片寄る |
L-プレートによる縦位置 正位置から瞬時に変更可能 |
③ レンズプレート＆フット
レンズの三脚座に装着するのがレンズプレートで、交換用の三脚座がレンズフットです。まず、プレート型番表 にレンズフットがある場合は、レンズフットのご使用をお勧めします。レンズフットがない場合は、三脚座の長さと同じくらいか、やや長めのレンズプレートをお選び下さい。
よくあるご質問となりますが、ちょうど良いレンズプレートにネジが２つ付いているものの、三脚座にはネジ穴が１つしかないといった場合、レンズプレートのネジを１つ外すことでご使用いただけます。また、フランジがあるレンズプレートの場合、飛び出ているフランジ部分を三脚座の端の部分に引っ掛けるように装着されますとプレートずれを防ぐのに役立ちます。
VR-ホルダーの選び方
VR-ホルダーは撮影の際に障害となる振動を抑制するために開発された製品です。
この製品をお使いになる最大の利点は、カメラとレンズの２点またはレンズの２点を支えることにより得られる卓越した振動抑制効果にあります。
現在、VR-15シリーズとVR-15Jシリーズがありますが、それぞれVRクイックシューにはレバータイプとノブタイプがありますので、クイックシューの選び方をご参照のうえ、お好みのタイプをお選び下さい。
York（レンズの前方を支える首）は、機材を支える２点の段差により、短いタイプの YK-15S か、長いタイプ YK-15L かをお選び下さい。 YK-15S はVRクイックシューとYorkの段差が約１cm、YK-15L は約3.5cmとなります。 基本的には、バッテリーグリップを付ける場合はYK-15L、付けない場合はYK-15Sをお選びください。
また、下図にVR-ホルダーのサイズがありますので、ご使用のカメラ+レンズに適合するかどうかの参考にして下さい。
※ VR-15J シリーズ
それぞれ、カメラとレンズで支える場合は、カメラにカメラプレートを装着し、カメラプレートをVRクイックシューに装着します。同じように、レンズの２点で支える場合はレンズにレンズプレートを装着し、レンズプレートをVRクイックシューに装着します。
説明は以上となりますが、 よくあるご質問 などもご参照いただきまして、ご不明な内容がございましたら お問い合わせフォーム よりお気軽にお問い合わせください。
